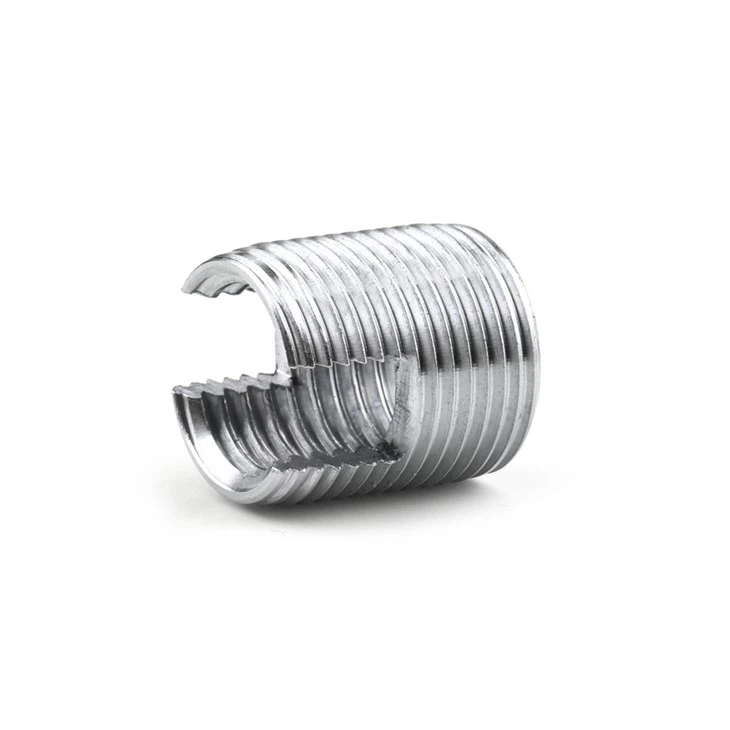

Selvskærende gevindindsatser med skærespalte til fremstilling af højstyrke, slidfri, vibrationsbestandige skrueforbindelser i materialer med lav forskydningsstyrke såsom aluminium og aluminiumslegeringer, messing, bronze, støbejern, duro og termoplast. De gevindskårne indsatser er tilspidsede i bunden og har en skæreslids. Ved at skrue i skærer de deres egne gevind inde i et modtagerhul. Dette garanterer en fuldstændig sikker og fast forankring i værtsmaterialet.
Funktioner :
1. Selvskærende skær har en stor effektiv klippeflade, hvilket sikrer en højere grad af udtræksstyrke.
2. Selvskærende skær drives efterfølgende ind i det færdige emne. Dette betyder en højere støbemaskineydelse, ingen kasseringer på grund af forkert indstøbte indsatskomponenter, intet støbesand fanget i gevindet.
3. Et forstøbt eller forboret holdehul med normale tolerancekrav er tilstrækkeligt til at køre i den selvskærende indsats. Tråden er altid præcist placeret.
4. Selvskærende indsats er ufølsom over for små områder med krympning. Den selvskærende indsats forhindrer skader forårsaget af afrevne gevind.
Typiske applikationer:
1. Automotive
2. Anlægs- og udstyrskonstruktion
3. Jernbaneforsyningsindustrien
4. Elektroteknik og laboratorieteknikker
5. Husholdningsapparat
6. Medicinsk teknik
Installationsmaterialer:
- Lette legeringer
- Støbejern, messing, bronze NF-metaller
- Plast, laminater
- Hårdttræ
Materiale & Finish:
- Rustfrit stål 303, passiveret
-Kassehærdet stål, forzinket, gulkromateret
Andre materialer, design og finish på forespørgsel:
-Messing
-Kassehærdet stål, forzinket, blåpassiveret
-Kassehærdet stål, zink/nikkelbelagt, transparent passiveret
Tekniske parametre:
Mål i mm
|
Metrisk serie |
|||||||
|
Carbon Steel Part No. |
Rustfrit stål varenr. |
Indvendig tråd |
Udvendig tråd |
Længde |
Vejledende værdier for modtagehulsdiameter |
Minimum boredybde for blinde huller |
|
|
Kulstofstål（1215） |
SUS303 |
A |
E |
P |
B |
L |
T |
|
302020001 |
302020002 |
M2 |
4.5 |
0.5 |
6 |
4,2 til 4,3 |
8 |
|
302025001 |
302025002 |
M2.5 |
4.5 |
0.5 |
6 |
4,2 til 4,3 |
8 |
|
302030001 |
302030002 |
M3 |
5 |
0.5 |
6 |
4,7 til 4,8 |
8 |
|
302035001 |
302035002 |
M3.5 |
6 |
0.75 |
8 |
5,6 til 5,7 |
10 |
|
302040001 |
302040002 |
M4 |
6.5 |
0.75 |
8 |
6.1 til 6.2 |
10 |
|
302050001 |
302050002 |
M5 |
8 |
1 |
10 |
7,5 til 7,6 |
13 |
|
302060001 |
302060002 |
M6(a) |
9 |
1 |
12 |
8,5 til 8,6 |
15 |
|
302061001 |
302061002 |
M6 |
10 |
1.5 |
14 |
9,2 til 9,4 |
17 |
|
302080001 |
302080002 |
M8 |
12 |
1.5 |
15 |
11.2 til 11.4 |
18 |
|
302100001 |
302100002 |
M10 |
14 |
1.5 |
18 |
13,2 til 13,4 |
22 |
|
302120001 |
302120002 |
M12 |
16 |
1.5 |
22 |
15,2 til 15,4 |
26 |
|
302140001 |
302140002 |
M14 |
18 |
1.5 |
24 |
17.2 til 17.4 |
28 |
|
302160001 |
302160002 |
M16 |
20 |
1.5 |
22 |
19.2 til 19.4 |
26 |
|
302180001 |
302180002 |
M18 |
22 |
1.5 |
24 |
21.2 til 21.4 |
29 |
|
302200001 |
302200002 |
M20 |
26 |
1.5 |
27 |
25,2 til 25,4 |
32 |
|
302200001 |
302200002 |
M22 |
26 |
1.5 |
30 |
25,2 til 25,4 |
36 |
|
302240001 |
302240002 |
M24 |
30 |
1.5 |
30 |
29.2 til 29.4 |
36 |
|
302270001 |
302270002 |
M27 |
34 |
1.5 |
30 |
33,2 til 33,4 |
36 |
|
UNC & UNF serien |
||||||||
|
Kulstofstål Del nr. |
Rustfrit stål varenr. |
Indvendig tråd |
Udvendig tråd |
Længde |
Vejledende værdier for modtagehulsdiameter |
Minimum boredybde for blinde huller |
||
|
UNC Unified Coarse Gevind ANSI B1.1/BS 1580 Indvendig gevind |
Kulstofstål （1215） |
SUS303 |
A |
E |
P |
B |
L |
T |
|
302604001 |
302604002 |
4 -40 |
5 |
0.5 |
6 |
4,5 til 4,8 |
8 |
|
|
302606001 |
302606002 |
6 - 32 |
6 |
0.75 |
8 |
5,6 til 5,7 |
10 |
|
|
302608001 |
302608002 |
8 - 32 |
6.5 |
0.75 |
8 |
6.1 til 6.2 |
10 |
|
|
302610001 |
302610002 |
10 - 32 |
8 |
1 |
10 |
7,5 til 7,6 |
13 |
|
|
302625001 |
302625002 |
1/4 - 20 |
10 |
1.5 |
14 |
9,2 til 9,4 |
17 |
|
|
302631001 |
302631002 |
5/16 - 18 |
12 |
1.5 |
15 |
11.2 til 11.4 |
18 |
|
|
302637001 |
302637002 |
3/8 - 16 |
14 |
1.5 |
18 |
13,2 til 13,4 |
22 |
|
|
302644001 |
302644002 |
7/16 - 14 |
16 |
1.5 |
22 |
15,2 til 15,4 |
26 |
|
|
302650001 |
302650002 |
1/2 - 13 |
18 |
1.5 |
22 |
17.2 til 17.4 |
26 |
|
|
302662001 |
302662002 |
5/8 - 11 |
20 |
1.5 |
22 |
19.2 til 19.4 |
26 |
|
|
UNF Samlet fin tråd ANSI B1.1/BS1580 Indvendig gevind |
302704001 |
302704002 |
4 - 48 |
5 |
0.5 |
6 |
4,5 til 4,8 |
8 |
|
302706001 |
302706002 |
6 - 40 |
6 |
0.75 |
8 |
5,6 til 5,7 |
10 |
|
|
302708001 |
302708002 |
8 - 36 |
6.5 |
0.75 |
8 |
6.1 til 6.2 |
10 |
|
|
302710001 |
302710002 |
10 - 32 |
8 |
1 |
10 |
7,5 til 7,6 |
13 |
|
|
302725001 |
302725002 |
1/4 - 28 |
10 |
1.5 |
14 |
9,2 til 9,4 |
17 |
|
|
302731001 |
302731002 |
5/16 - 24 |
12 |
1.5 |
15 |
11.2 til 11.4 |
18 |
|
|
302737001 |
302737002 |
3/8 - 24 |
14 |
1.5 |
18 |
13,2 til 13,4 |
22 |
|
|
302744001 |
302744002 |
7/16 - 20 |
16 |
1.5 |
22 |
15,2 til 15,4 |
26 |
|
|
302750001 |
302750002 |
1/2 - 20 |
18 |
1.5 |
22 |
17.2 til 17.4 |
26 |
|
|
302762001 |
302762002 |
5/8 - 18 |
20 |
1.5 |
22 |
19.2 til 19.4 |
2 |
|
Manuel indsættelsesproces:
Manuel installation med køreværktøj og tapnøgle:
Nødinstallation med skrue og møtrik:
Den manuelle indføring udføres sædvanligvis ved hjælp af det manuelle værktøj via indvendigt gevind eller i tilfælde af værktøj, der anvender en sekskant. Du kan naturligvis også bruge elværktøj til den manuelle montage. Hvis du gør det, skal det sikres, at den drejelige bøsning er i den tilsvarende korrekte position.
Billede 11.1/12.1
Skru skæret, skæregeometrien (slids eller boring) skal pege nedad. Man skal være opmærksom på, at skruen med møtrik ikke vender i retning af skæregeometrien efter låsning med en kontramøtrik, da spånerne er ellers ikke udskrevet.
Billede 11.2/12.2
Skru indsatsen i indtil ca. 0.1-0.2 mm under overfladen af arbejdsemnet (ved midlertidig montering med skrue og møtrik skal indsatsen behandles, indtil den er flad). Lodret montering skal sikres.
Billede 11.3/12.3
Løsn kontramøtrikken, ellers kan indsatsen muligvis blive skruet af. Skru derefter skrue-/indskruningsværktøjet ud.
FQA
Q1: Er du handelsvirksomhed eller producent?
A1: Vi er producent siden 2004 i Shen zhen, Kina.
Q2: Har du lager til varer?
A2: Ja, de fleste varer er på lager til forsendelse.
Q3: Hvor lang er din leveringstid?
A3: Generelt er det 1 dag for lagervare, 10-15 dage for brugerdefinerede varer eller store mængder over 50.000stk .
Q4: Kan du give prøver? er det gratis eller ekstra?
A4: Ja, vi kunne tilbyde prøven gratis, men betaler ikke fragtomkostningerne.
Q5. Hvad med betalingsbetingelserne?
A5: Generelt 100 procent T/T på forhånd før forsendelse eller masseproduktion, og vi kan ogsåkonsultere i henhold til dine krav.
Q6: Hvad er din fordel?
A6: De konkurrencedygtige priser, hurtig levering og høj kvalitet. ansvarlig-orienterede medarbejdere streng tolerance, glat finish og lang levetid.
Q7: Hvad er dit bearbejdningsudstyr?
A7: CNC-fræsemaskiner, CNC-drejemaskiner, stansemaskiner, slibemaskiner, automatiske drejebænke, tappemaskiner, slibemaskiner, skruemaskiner, skæremaskiner og så videre.
Q8: Hvordan garanterer man kvaliteten af industrielle dele?
A8: Vi har været i fastgørelsesfelt over 15 år med fuld erfaring. Og der er 5 kontroller i hele behandlingen, Vi har IQC (indgående kvalitetskontrol), IPQCS (i proceskvalitetskontrolsektionen), FQC (endelig kvalitetskontrol) og OQC (udgående kvalitetskontrol) til at kontrollere hver proces af industrielle dele produktion.
